設備概況
HJ-DMC型脈沖袋式庫頂除塵器適宜布置在各種粉粒料儲存庫的頂部，用于收集細小干燥粉塵。其工作原理是利用脈沖反吹的壓縮空氣，清除收塵布袋上沾附的粉塵，使布袋的過濾能力得到及時有效的再生。與機械振打、反吹風等除塵器相比具有：無機械損傷、理風力大、布袋使用壽命長、除塵效率高、長期運行穩定、整機外形美觀、安裝維修方便的特點。
技術參數
|
項目
|
DMC-12
|
DMC-24
|
DMC-36
|
DMC-48
|
DMC-60
|
DMC-72
|
DMC-84
|
DMC-96
|
DMC-108
|
DMC-120
|
|
過濾面積m2
|
9
|
18
|
27
|
36
|
45
|
54
|
63
|
72
|
81
|
90
|
|
濾袋數量
|
12
|
24
|
36
|
48
|
60
|
72
|
84
|
96
|
108
|
120
|
|
濾袋規格
|
φ120×2000
|
|
工作溫度℃
|
<120℃(滌綸)
|
|
設備壓力pa
|
1000-1500
|
|
除塵效率
|
99.5％
|
|
入口含塵濃度g／m2
|
<15
|
|
過濾風速m／min
|
0.5-4.0
|
|
處理風量m2／h
|
270-2150
|
540-4300
|
810-6480
|
1080-8640
|
1350-10800
|
1620-12900
|
1890-15100
|
2160～17200
|
2430～19400
|
2700～21600
|
|
噴吹氣壓mpa
|
0.5～0.7
|
|
|
|
|
|
|
|
|
|
|
脈沖電磁閥(個)
|
2
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
脈沖寬度
|
0.1-0.2
|
|
脈沖周期
|
60-120
|
|
脈沖間隔
|
1～50
|
|
耗氣量(m2／min)
|
0.126～0.252
|
0.168～0.36
|
0,210～0.420
|
0.252～0.504
|
0.294～0.588
|
0,336～0.672
|
0.378～0.756
|
0.504～1.008
|
0.672～1.334
|
0.924～1.848
|
|
重量
|
900
|
960
|
1000
|
1050
|
1360
|
2100
|
2510
|
2780
|
3500
|
4550
|

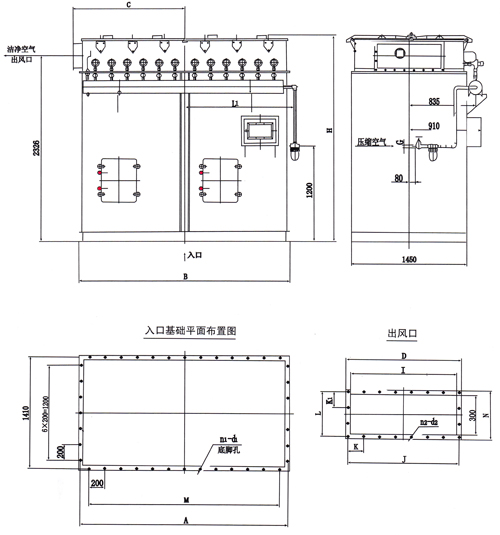

外形尺寸
|
項目
|
A
|
B
|
C
|
D
|
G
|
H
|
J
|
L
|
M
|
N
|
I
|
L1
|
K
|
K1
|
n1-d1
|
n-d
|
|
DMC-12
|
1410
|
1450
|
360
|
466
|
3/4”
|
466
|
441
|
339
|
1200
|
366
|
400
|
420
|
113
|
113
|
14-φ18
|
16-φ12
|
|
DMC-24
|
1410
|
1450
|
360
|
470
|
3/4”
|
470
|
400
|
339
|
1200
|
370
|
400
|
620
|
110
|
110
|
24-φ18
|
14-φ11
|
|
DMC-36
|
1360
|
1400
|
755
|
466
|
3/4”
|
466
|
441
|
339
|
1200
|
366
|
400
|
800
|
147
|
147
|
28-φ18
|
12-φ10
|
|
DMC-48
|
1760
|
1800
|
955
|
890
|
1”
|
890
|
840
|
339
|
1200
|
370
|
800
|
1020
|
110
|
110
|
32-φ18
|
20-φ10
|
|
DMC-60
|
2160
|
2250
|
1200
|
866
|
1”
|
866
|
836
|
336
|
2000
|
366
|
800
|
1250
|
120
|
120
|
36-φ18
|
20-φ11
|
|
DMC-72
|
2614
|
2650
|
1400
|
870
|
1”
|
870
|
840
|
339
|
2400
|
370
|
800
|
1390
|
120
|
120
|
40-φ18
|
26-φ11
|
|
DMC-84
|
3014
|
3050
|
1600
|
1270
|
1”
|
1270
|
1240
|
339
|
2800
|
370
|
1200
|
1590
|
120
|
120
|
44-φ18
|
20-φ11
|
|
DMC-96
|
3410
|
3450
|
1835
|
1270
|
1”
|
1270
|
1240
|
339
|
3200
|
370
|
1200
|
1755
|
124
|
124
|
48-φ18
|
26-φ11
|
|
DMC-108
|
3850
|
3900
|
2035
|
1450
|
1”
|
1450
|
1400
|
339
|
3600
|
370
|
1360
|
2073
|
120
|
120
|
52-φ18
|
34-φ11
|
|
DMC-120
|
4250
|
4300
|
2235
|
1450
|
1”
|
1450
|
1400
|
336
|
4000
|
366
|
1360
|
2350
|
120
|
120
|
56-φ18
|
34-φ11
|
|
